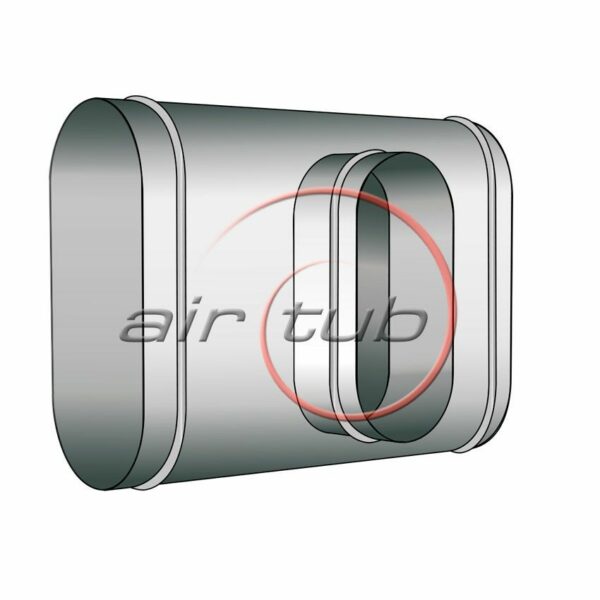

TE 90º VERTICAL OVAL

TE 90 VERTICAL OVAL AIR AIRTUB

TE 90º VERTICAL OVAL

-Descripción:
Te a 90º Vertical Oval construida a partir de dos piezas. Tubo principal e injerto perpendicular.

-Material:
Acero galvanizado con recubrimiento de zinc Z-200/ Z-275 de espesores 0.6, 0.7, 0.8 y 1 mm según la sección.

-Secciones Disponibles:
Desde 150 x 490 hasta 600 x 2020. Alturas standard fijas : 150, 200, 250, 300, 350, 400, 450, 500, 550, 600.  La anchura vendrá definida segun el Ø  del tubo inicial.

-Tipo de unión:
Enchufable  con manguitos. (Accesorios Macho y Tubos Hembra en ambas bocas ) Union mediante Tornillos autotaladrantes o remaches.

-Opciones:

Posibilidad de modificar longitudes del tubo y del injerto y angulo de inclinación del injerto.

Categorías:

A Continuación les indicamos los PVP. Si lo desea puede descargarse la pagina en pdf.

Ficha Técnica Codo 30º

Ficha Técnica Te 90º Vertical Oval

Catálogo PDF Airtub

Tarifa  TE 90º Vertical Oval



Ø INICIALA150200250300350400450500550600
315B420
135,65
350B470440
157,33157,33
400B550520490465
219,54219,54219,54227,83
450B625600570540515
252,20252,20252,20256,30256,30
500B705680650620595565
284,77284,77284,77284,77284,77284,77
550B785755730700670640615
293,68293,68293,68293,68293,68293,68293,68
600B870835805780750720690665
355,04355,04355,04355,10355,10355,10355,10355,10
650B935910880850825795765740710
402,71402,71402,71402,71402,71402,71402,71402,71402,71
700B1020990965935905880850820790
450,41450,41450,41450,41450,41450,41450,41450,41450,41
750B1095106510351005980950925895865835
526,49526,49526,49526,49526,49526,49526,49526,49526,49526,49
800B1175115011201090106510351005980950920
602,58602,58602,58602,58602,58602,58602,58602,58602,58602,58
850B125012201195116511351105108010501020995
640,22640,22640,22697,31697,31697,31697,31697,31697,31697,31
900B1335130512751250122011901165113511051080
677,89677,89677,89792,06792,06792,06792,06792,06792,06792,06
950B1405138013501320129012651235121011801150
715,56715,56715,56870,19870,19870,19870,19870,19870,19870,19
1000B1490146014351405137513501320129012651235
753,24753,24753,24948,30948,30948,30948,30948,30948,30948,30
1100B1650162015901565153515051475145014201390
828,52828,52828,521103,561103,561103,561103,561103,561103,561103,56
1250B1885185518251800177017401715168516551625
941,50941,50941,501257,761257,761257,761257,761257,761257,761257,76
1400B2120209020602035200519751950192018901865
1054,511054,511054,511408,691408,691408,691408,691408,691408,691408,69
1500B22202190216021352105207520502020
1129,821509,291509,291509,291509,291509,291509,291509,29
